污泥能做陶粒嗎？污泥制備陶粒的可行性分析（詳細(xì)）

污泥陶粒制備技術(shù)

污泥是城市水處理過(guò)程中產(chǎn)生的副產(chǎn)物,具有含水率高、強(qiáng)度低的特點(diǎn),且往往含有病原菌、重金屬和有毒有害難降解有機(jī)物等有害成分,若未經(jīng)妥善處理處置,極易造成二次污染。

傳統(tǒng)的污泥處置多采用污泥填埋、土地利用、污泥堆肥、污泥焚燒污泥干化和海洋傾倒等方式,這些方式均存在一定的弊端,其中海洋傾倒已被嚴(yán)令禁止,污泥填埋占用大量土地資源,污泥焚燒尾氣處理控制難等。因此,研究新型的污泥處理處置技術(shù),實(shí)現(xiàn)污泥資源化利用受到越來(lái)越多的關(guān)注。

陶粒具有強(qiáng)度高、密度低、隔聲降噪、導(dǎo)熱難、抗收縮性、表面粗糙多孔、比表面積大等優(yōu)點(diǎn)，在建筑材料、水處理、吸聲材料、園藝基質(zhì)等方面的應(yīng)用前景廣闊。 陶粒按制備原料不同可分為黏土陶粒、污泥陶粒、頁(yè)巖陶粒和粉煤灰陶粒等，其中黏土和頁(yè)巖屬不可再生資源，國(guó)家已出臺(tái)相關(guān)政策禁止開(kāi)采或限制開(kāi)。

污泥的化學(xué)組成與陶粒制備原料相近，因而研究人員考慮利用脫水污泥替代黏土、頁(yè)巖等不可再生資源生產(chǎn)陶粒。相比工業(yè)污泥，市政污泥的產(chǎn)量大、成分相對(duì)簡(jiǎn)單,成為國(guó)內(nèi)外污泥資源化制備陶粒的重點(diǎn)研究對(duì)象。

陶粒按制備工藝可分為燒脹陶粒、燒結(jié)陶粒和免燒陶粒，燒脹陶粒密度小,內(nèi)部孔隙豐富,應(yīng)用領(lǐng)域廣，因而研究關(guān)注較多。

污泥制備陶?？尚行苑治?/span>

研究表明,制備燒脹陶粒必須滿(mǎn)足2個(gè)基本條件:

①原料中含有足夠多的發(fā)氣成分;

②在高溫條件下產(chǎn)生足夠多的玻璃相,從而包裹產(chǎn)生的氣體。

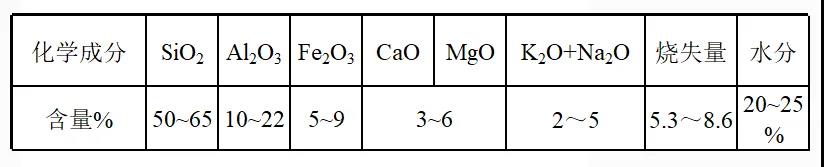

燒制陶粒的原料主要組分一般為SiO2、Al2O3、Fe2O3、CaO、MgO、K2O和Na2O等,并且要使配料后陳化料的成分要滿(mǎn)足下表中元素：

表中元素Fe2O3如不夠，可適量添加鐵泥作為補(bǔ)充，如Al2O3不夠，可適量添加高鋁性物質(zhì)，如高嶺土等。

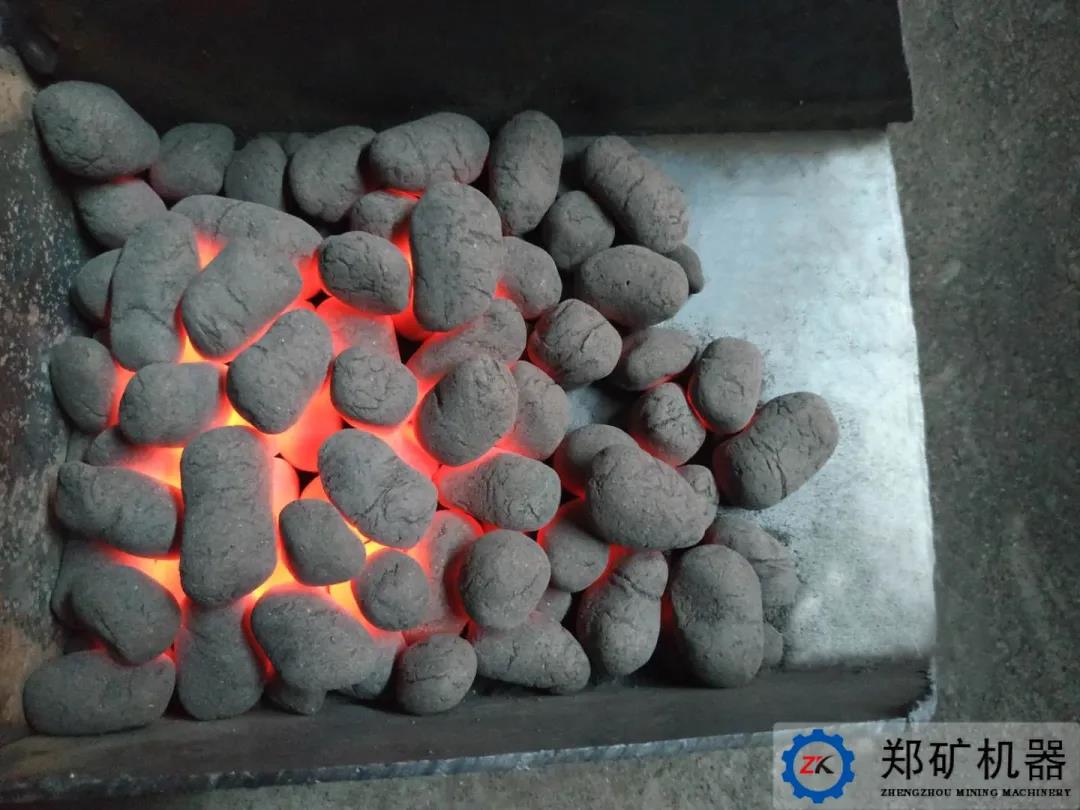

利用污泥制備輕質(zhì)陶粒是實(shí)現(xiàn)污泥資源化利用的重要方式之一，可廣泛應(yīng)用于建筑、水處理等領(lǐng)域。污泥陶粒的制備需進(jìn)一步結(jié)合陶粒用途和性能要求，合理進(jìn)行原料配比，同時(shí)開(kāi)展相關(guān)燒脹機(jī)理和焙燒條件研究，進(jìn)一步提高污泥摻量。此外,通過(guò)改性和負(fù)載功能組分的方式可進(jìn)一步拓展污泥陶粒的應(yīng)用范圍。
